04 防火墙常见的NAT技术

在网络安全的巨浪中，NAT（Network Address Translation，网络地址转换）技术如一道巧妙的幕后英雄，通过修改数据包的地址信息，为网络提供了额外的安全隐匿层。这种技术允许多个内部设备共享同一个公共IP地址，有效遏制了潜在威胁，同时为网络布局提供了更灵活的可能性。在防火墙的舞台上，NAT技术犹如一把神奇的变形剑，为网络安全策略增色添彩，实现了内外网络间的巧妙互动。

今天继续接着上一节的内容完成今天的内容，今天主要讲解防火墙上常见的NAT技术。

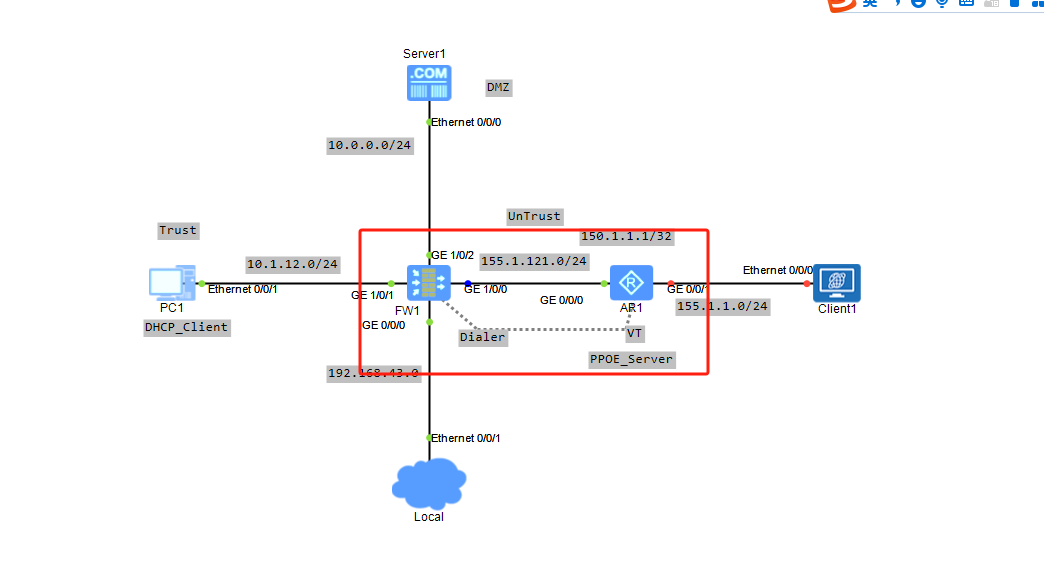

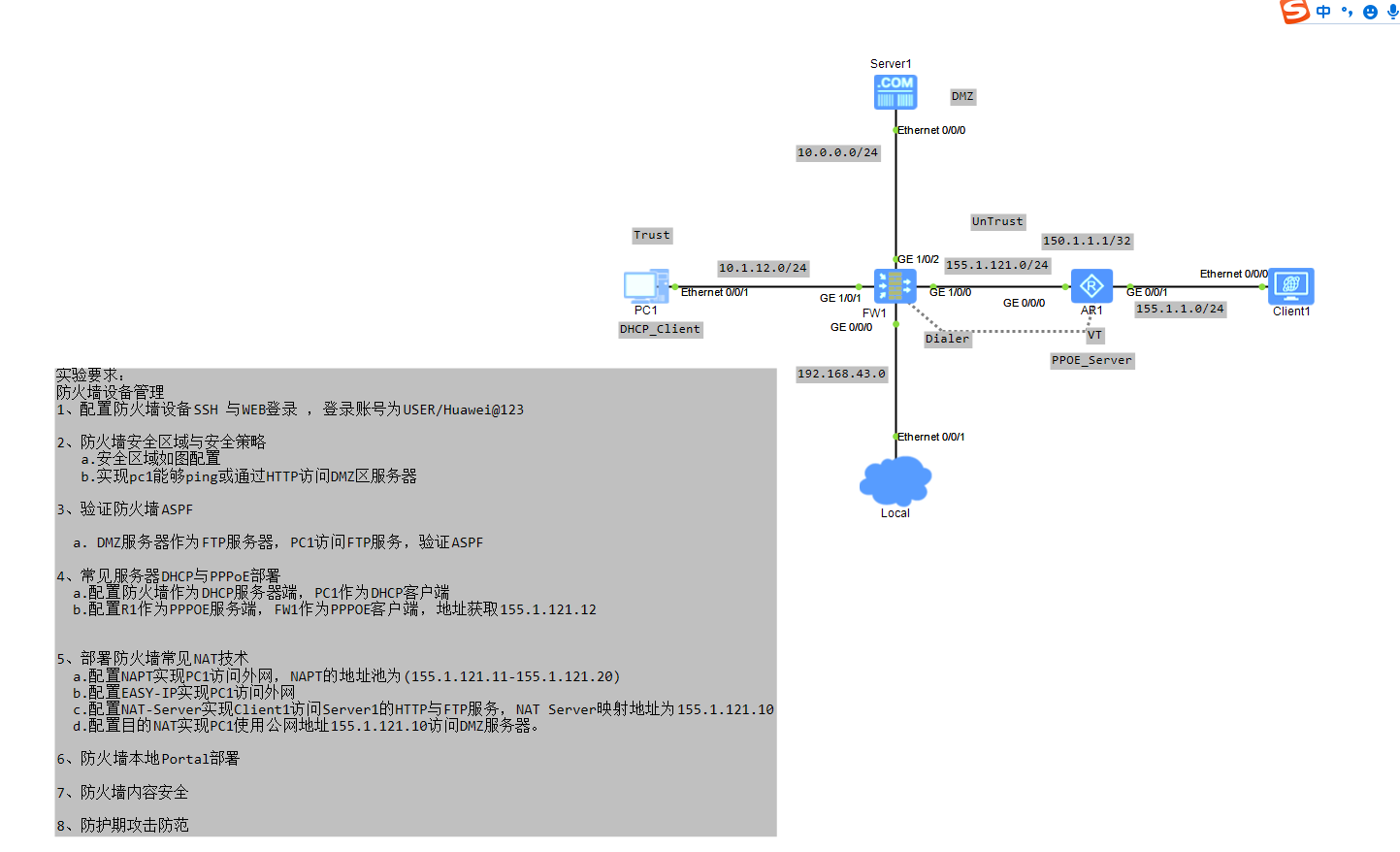

实验需求

• 配置NAPT实现PC1访问外网，NAPT的地址池为(155.1.121.11-155.1.121.20)
• 配置EASY-IP实现PC1访问外网
• 配置NAT-Server实现Client1访问Server1的HTTP与FTP服务，NAT Server映射地址为155.1.121.10
• 配置目的NAT实现PC1使用公网地址155.1.121.10访问DMZ服务器。

配置步骤

1. 配置NAPT实现PC1访问外网。

#创建NAPT地址池
nat address-group NAT_POOL 0
 mode pat
 section 0 155.1.121.11 155.1.121.20

#创建NAT策略
 rule name NAPT
  source-zone trust
  destination-zone untrust
  source-address 10.1.12.0 mask 255.255.255.0
  action source-nat address-group NAT_POOL

# 放通安全策略
 rule name trust->untrust
  source-zone trust
  destination-zone untrust
  source-address 10.1.12.0 mask 255.255.255.0
  action permit

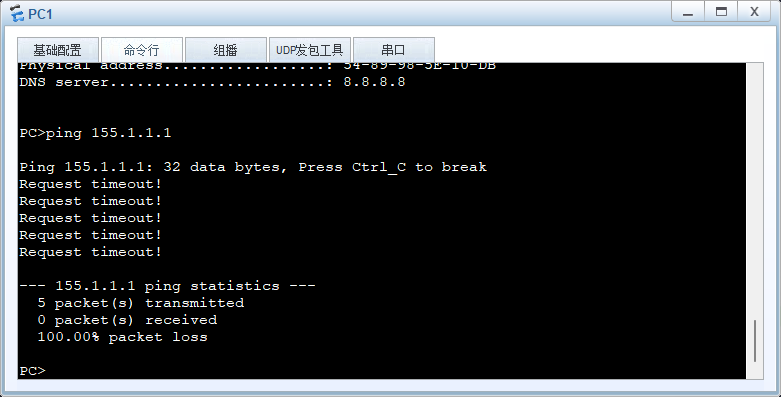

验证测试发现不同，如下图，其中155.1.1.1是R1路由器上的LoopBack0口

原因

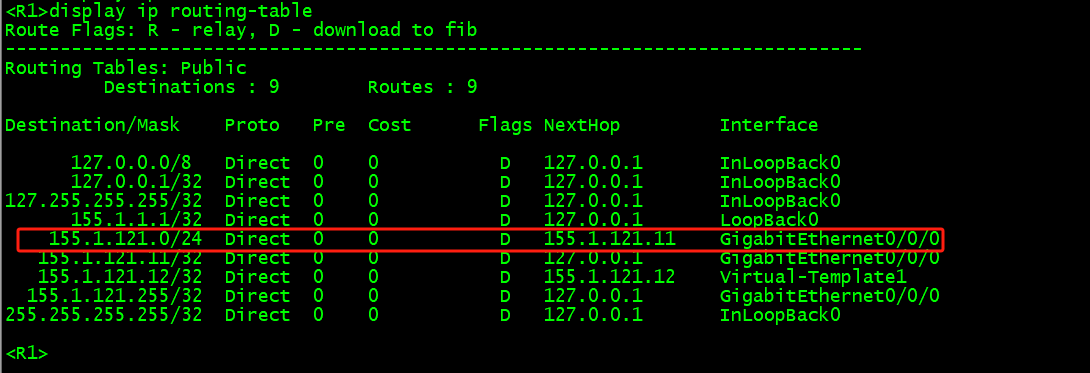

原因是由于数据是从防火墙的Dialer送出去，回包的时候通过查看路由器的路由表项，发现回包是重GE0/0/0回包。

通过在R1路由上添加一条静态路由来规避这个问题。

ip route-static 155.1.121.0 27 Virtual-Template 1

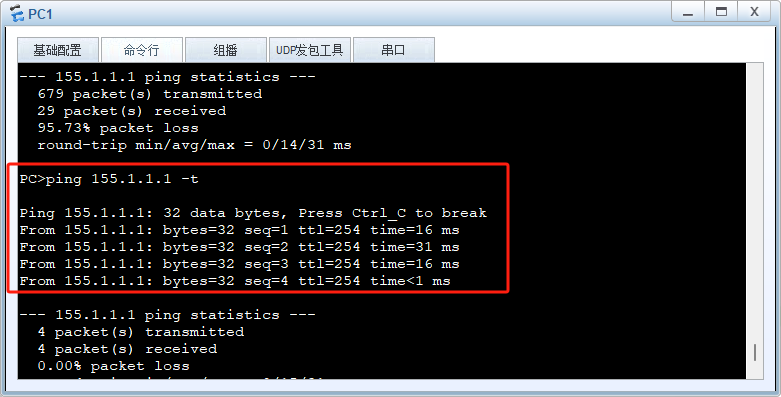

添加完路由后，在测试就通了。

2. 配置EASY-IP实现PC1访问外网

注意

• 先把之前在R1添加的静态路由干掉.
• 把原先的NAT策略名为NAPT的干掉

重新采用easy-ip模式，关键配置如下：

 rule name easy_nat
  source-zone trust
  destination-zone untrust
  source-address 10.1.12.0 mask 255.255.255.0
  action source-nat easy-ip

通过在PC1测试，发现能正常访问外网。

3. 配置NAT-Server实现Client1访问Server1的HTTP与FTP服务

 nat server 0 protocol tcp global 155.1.121.10 www inside 10.0.0.10 www no-reverse unr-route
 nat server 1 protocol tcp global 155.1.121.10 ftp inside 10.0.0.10 ftp no-reverse unr-route

提示

• unr-route 表示用户防环路。
• no-reverse 表示单向。

还需要放通安全策略，关键配置如下：

rule name untrust->dmz
  source-zone untrust
  destination-zone dmz
  destination-address 10.0.0.10 mask 255.255.255.255
  service protocol tcp destination-port 21
  service protocol tcp destination-port 80
  action permit

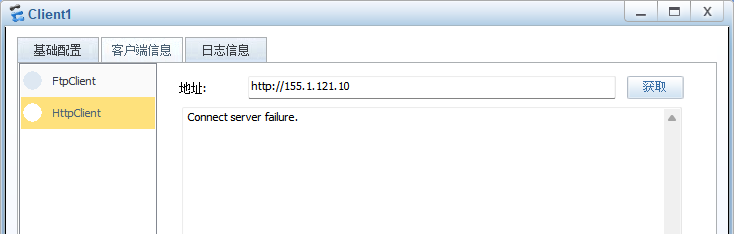

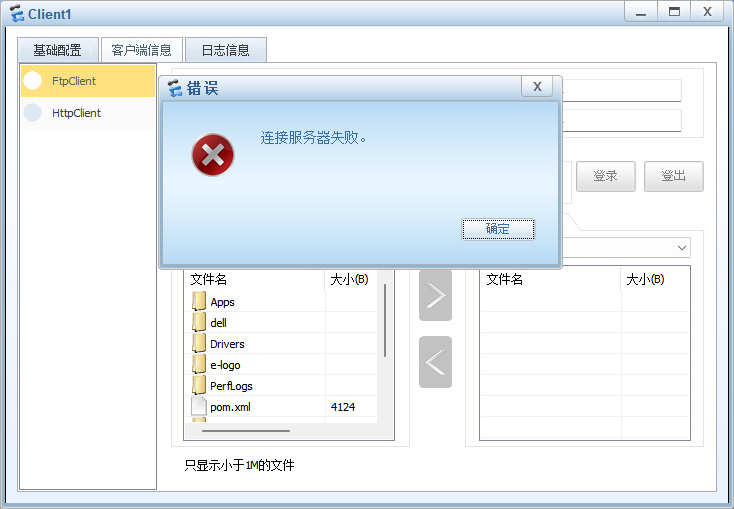

测试发现web和FTP都访问不了，如下图：

注意

这里存在两个坑：

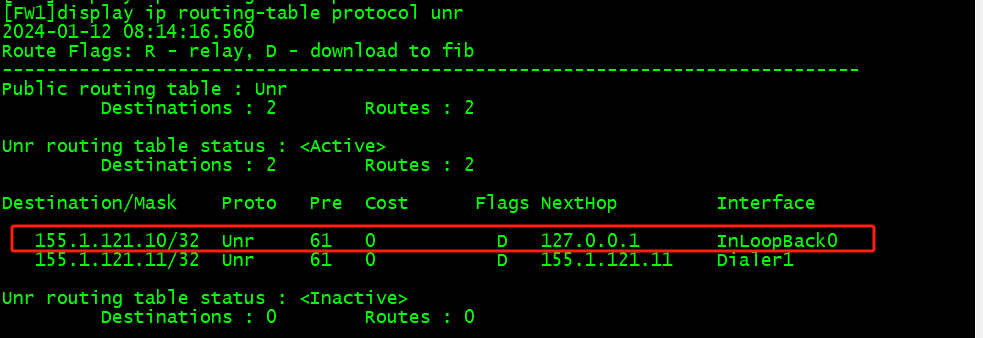

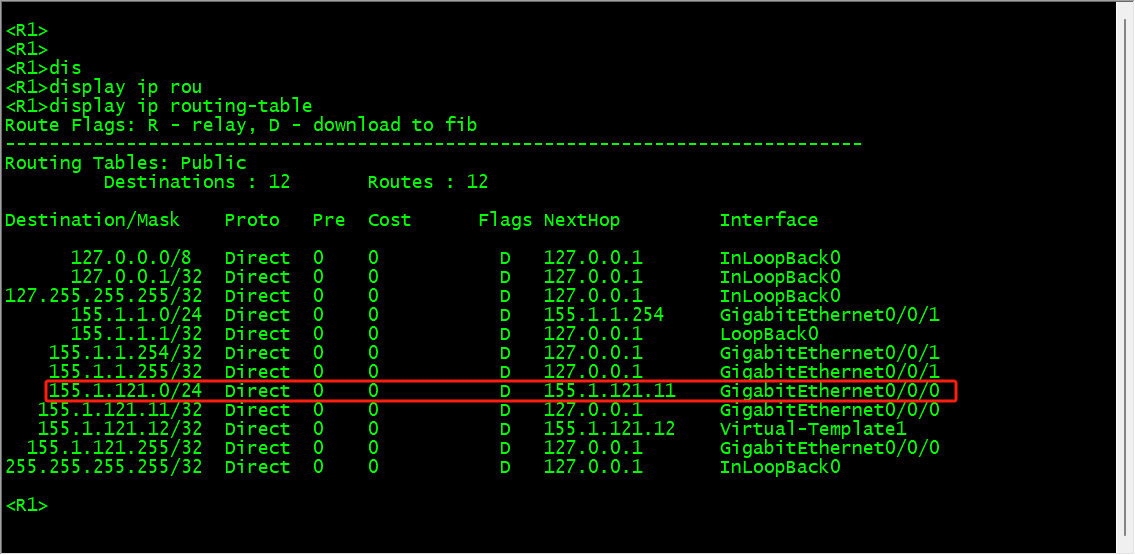

• 路由隐藏问题，通过在R1查看路由表发现，去往155.1.121.10的路由，没有走到需接口上，如下图：

所以，解决这个问题，只需要在R1上加一条精细的路由，如下：

ip route-static 155.1.121.10 32 Virtual-Template1

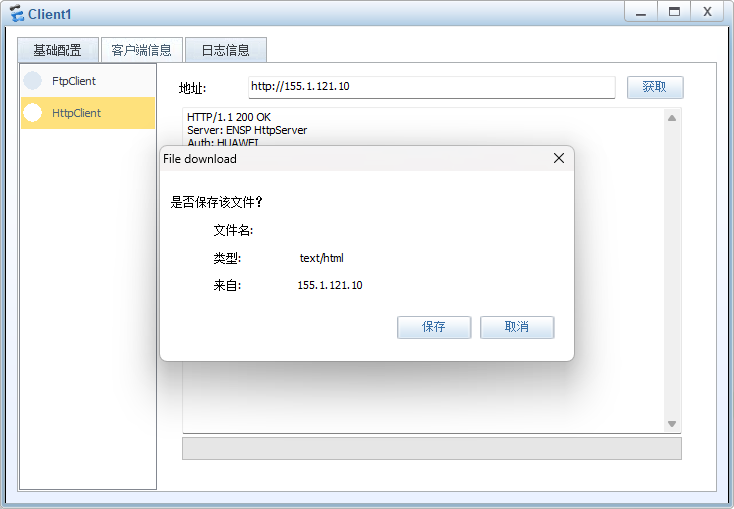

这样再去测试web就能通了，如下图：

• 还有一个是在之前的实验中，我们全局undo 了ASPF功能。所以外网访问不了内网的DMZ区域的FTP。需要添加如下的配置：

firewall interzone dmz untrust
 detect ftp

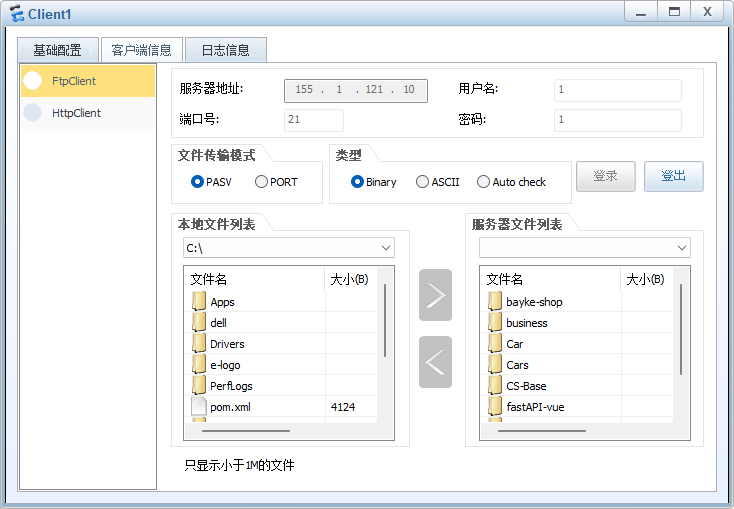

这样再去测试FTP就能访问了，如下图：

4. 配置目的NAT实现PC1使用公网地址155.1.121.10访问DMZ服务器。

这是目的NAT的一个应用场景，关键配置如下：

 rule name D_NAT
  source-zone trust
  source-address 10.1.12.0 mask 255.255.255.0
  destination-address 155.1.121.10 mask 255.255.255.255
  action destination-nat static address-to-address address 10.0.0.10

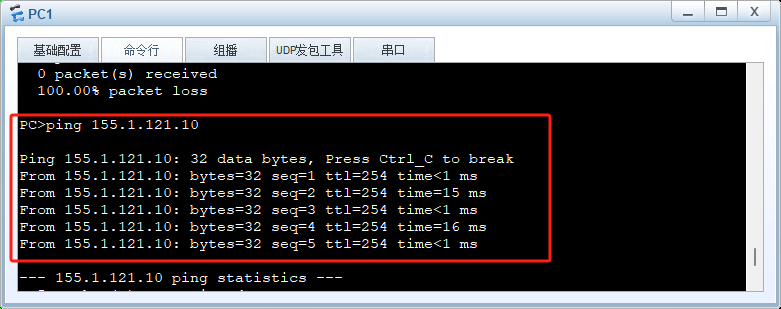

trust->DMZ的安全策略在第二章时已经设置好了，详细请查看02 防火墙安全区域与安全策略。完成配置后，进行测试如下图：

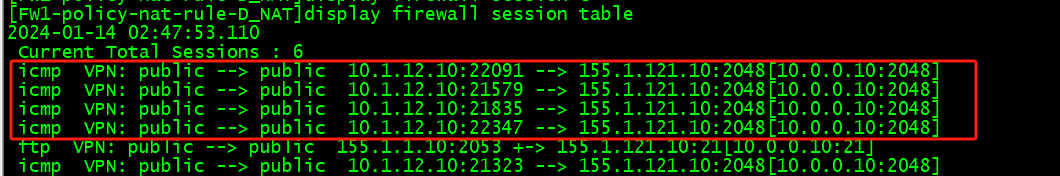

通过在防火墙上查看会话表项，可以清晰的看到转换的记录，如下图：
